उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | हाई पावर शीट मेटल लेजर कटिंग कंट्रोल सिस्टम | प्रकार: | ईथरकैट प्रणाली |
|---|---|---|---|
| सेवोर: | बेकहॉफ़, यास्कावा, पैनासोनिक, इनवेंस, डेल्टा | सिर काटना: | Precitec |
| गुंजयमान यंत्र: | आईपीजी, रेकस, मैक्स | ||
| प्रमुखता देना: | लेजर कटिंग सॉफ्टवेयर,ईथरकैट प्रणाली एच बीम,स्वचालित गति नियंत्रण प्रणाली |
||

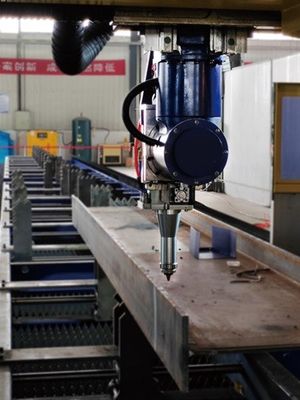

3 IN 1 बीम स्टील लेजर कटिंग सॉफ्टवेयर

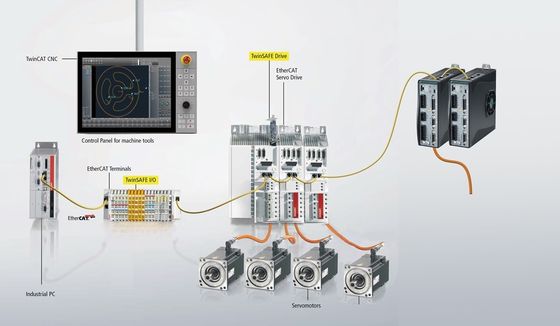

BECKHOFF 3D 6Axis EtherCat सीएनसी सिस्टम प्लेटफॉर्म
3D 5Axis लेजर काटने का सॉफ्टवेयर
◆ परिपक्व और पूर्ण 3 IN 1 काटने का सॉफ्टवेयर: एच आकार का स्टील काटने, कंक्रीट काटने और फ्लैट काटने
◆बेकहोफ 3 डी 6 अक्ष सीएनसी प्रणाली से 20 वर्षों के अनुप्रयोग अनुभव के साथ आरटीसीपी फ़ंक्शन
◆ एच-बीम स्टील पर मुआवजा, काटने, ड्रिलिंग, मार्किंग और कंक्रीट काटने के लिए ऑनलाइन माप के साथ एक सॉफ्टवेयर में बहु-कार्य
◆ टेकला, एसडब्ल्यू, सीएडी और अन्य 3 डी प्रारूप फ़ाइलों के साथ संगत WisNest एच-आकार का स्टील नेस्टिंग सॉफ्टवेयर
◆ एच-आकार के स्टील के विशेष प्रक्रिया डेटाबेसः आर कोण, ग्रूव, विंग, वेब और अन्य काटने की प्रक्रियाएं
◆ टिकाऊ, उच्च कठोरता, एकीकृत एसीयू घूर्णन और स्विंग तंत्र
◆ यू-अक्ष अनुवर्ती समाधान, लचीला, सुविधाजनक और तेज़
◆ बिना चक के गैन्ट्री/कैंटीलीवर संरचना का समर्थन करता है, संरचना को सरल करता है और लागत को कम करता है
उच्च शक्ति वाले फ्लैट लेजर कटिंग सॉफ्टवेयर
◆ पांच अंकों का एकीकृत सॉफ्टवेयर (प्रसंस्करण, चित्रण, नेस्टिंग, डिबगिंग विजन)
◆ सीएनसी Z-अक्ष उच्च गति अनुवर्ती नियंत्रण
◆ सीएनसी अनुकूलित मेंढक कूद एल्गोरिथ्म
◆ बस की ऊंचाई समायोजित करने की प्रणाली
◆ बिजली काटना
◆ तेजी से मुक्का मारना
◆ स्वचालित बाधा से बचने का कार्य
◆ बिजली की विफलता/ब्रेकपॉइंट फिर से काटने और बैकअप फ़ंक्शन - किसी भी बिंदु पर काटने
◆ उच्च शक्ति वाली मोटी प्लेट काटने की प्रक्रिया
◆ स्थिति की निगरानी बंद-लूप प्रतिक्रिया (तापमान, वायु दबाव, फोकस, शक्ति)
◆ कई भाषाओं में चीनी और अंग्रेजी
◆ एमईएस प्रसंस्करण जानकारी को एकीकृत करें
बेवल लेजर कटिंग सॉफ्टवेयर
◆ जर्मन बेकहोफ TwinCAT सीएनसी तीन आयामी पांच अक्षीय कार्य
◆ परिपक्व और पूर्ण आरटीसीपी कार्यों के 20 वर्ष
◆ विज़नेस्ट बी कॉवल एडिटिंग और नेस्टिंग सॉफ्टवेयर
◆ ग्रिव के प्रकार, प्रक्षेपवक्र, उपकरण के मार्ग, कोण और मोटाई का ऑनलाइन संपादन
◆ ए, वी, एक्स, वाई और के ग्रूव का ऑनलाइन संपादन, एक बार का मोल्डिंग
◆बेवलिंग प्रौद्योगिकी डेटाबेस
◆ बेवल टिप कैलिब्रेशन सॉफ्टवेयर
◆ अंतरराष्ट्रीय मुख्यधारा के बेवलिंग और नेस्टिंग सॉफ्टवेयर के साथ संगत
प्रक्रिया कार्य
आर-कोण काटना, ड्रिलिंग, आरटीसीपी, वेब बिवलिंग, विंग बिवलिंग, मार्किंग, उत्कीर्णन, स्क्रिपिंग

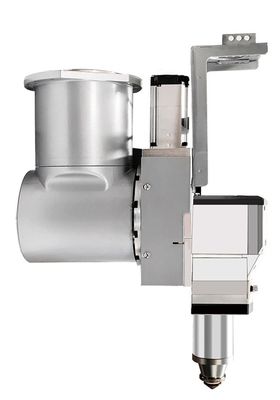

ACU Aku सिर हिलाता
एसीयू अक्ष के तकनीकी मापदंड
| A-अक्ष अधिकतम गति | 37.5r/मिनट | एक अक्ष/सी-अक्ष शाफ्ट स्विंग कोण | ±90° |
| सी-अक्ष अधिकतम गति | 37.5r/मिनट | यू-अक्ष अधिकतम त्वरण | 0.5G |
| यू-अक्ष अधिकतम गति | 30 मीटर/मिनट | स्थिति की सटीकता | ±0.06 मिमी |
| ए/सी अक्ष अधिकतम त्वरण | 100rad/s2 | पुनरावृत्ति | 0.05 मिमी |
| घुमावदार ऊंचाई समायोजन शाफ्ट का कुल भार | 16 किलो | वजन सहन करने की अनुमति | 10 किलो |
◆ मॉडलिंग: ग्राहकों के लिए साइट पर चित्र बनाना सुविधाजनक है, और दो आयामी और तीन आयामी कागज के चित्रों के अनुसार सीधे पैरामीटर दर्ज करके 3 डी मॉडल उत्पन्न किए जा सकते हैं।
◆ पार्ट्स एक क्लिक के साथ जी-कोड फाइल उत्पन्न कर सकते हैं ताकि ग्राहक की जांच में आसानी हो सके।
◆ 3D चित्रों और औद्योगिक ग्रेड फ़ाइल स्वरूपों (STP, IGS) के आयात का समर्थन करता है
◆ किसी भी खिंचाव दिशा में पाइप काटने का समर्थन करता है
◆ समृद्ध प्रक्रिया पैरामीटर सेटिंग्स, जैसे लीड, मुआवजा, प्रारंभिक बिंदु, भागों के सामान्य किनारों, भाग विस्तार सेटिंग्स, आदि।
◆ जी कोड आयात और तीन आयामी चित्रों का प्रदर्शन, ऑपरेटरों के लिए यह जांचने के लिए कि कोड सही है या नहीं और काम करने वाले टुकड़े को काटने से बचें
◆ एनीमेशन सिमुलेशन, ऑपरेटर काटने के प्रक्षेपवक्र को देख सकता है
◆ ट्रैक खोलने की छँटाई: चेहरे के आधार पर छँटाई, कस्टम छँटाई और दूरी के आधार पर छँटाई सबसे अच्छा खाली पथ खोजने के लिए कई छँटाई के तरीके
◆ मैन्युअल तरीके से घोंसला बनाना: फ्लिप करना, ऊपर-नीचे ले जाना, घूमना और अलग-अलग भागों या घोंसले वाले भागों को जोड़ना
◆ काम के टुकड़े के विरूपण के कारण होने वाली त्रुटियों को रोकने के लिए बिवेल सेटिंग, पोजीशन ऑफसेट और अन्य कार्यों को डिस्चार्ज ट्रैक पर किया जा सकता है।
◆ स्वचालित घोंसलाः कई भागों, बहु-प्रोफाइल और घोंसला लगाने के विभिन्न तरीकों का समर्थन करता है, एक ही समय में घोंसला लगा सकता है, सामग्री की बचत, लंबी और छोटी सामग्री, अनुकूलित घोंसला लगाने को प्राथमिकता देता है,और ऐतिहासिक नेस्टिंग जानकारी रिकॉर्ड कर सकते हैं
